PET瓶裝水生產線

產品簡介

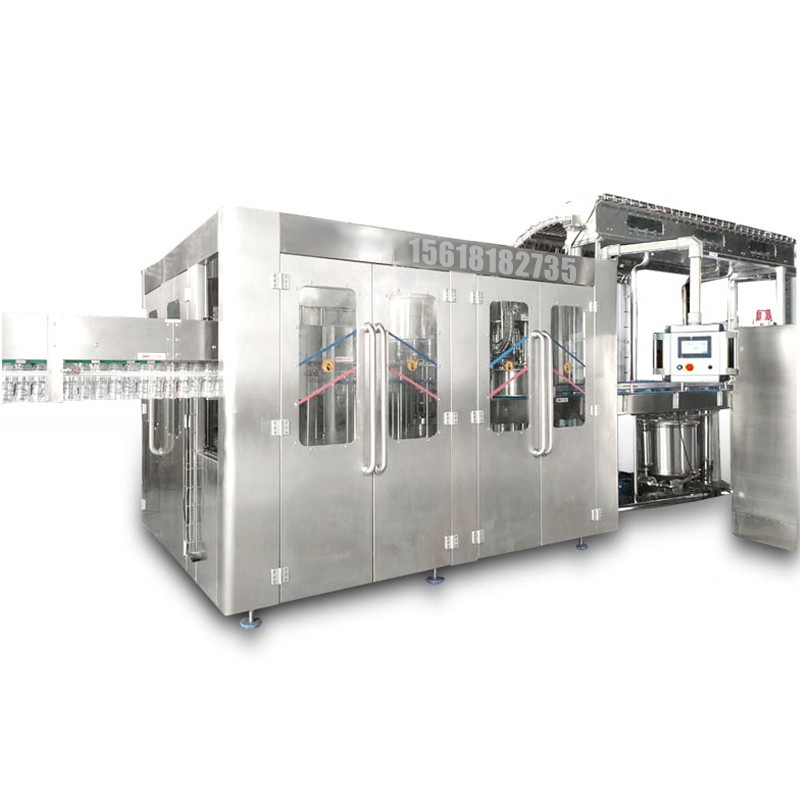

PET瓶裝水生產線主要適用于飲用水的灌裝作業，常用于PET瓶、聚酯瓶、塑料瓶等純凈水 礦泉水，山泉水，蘇打水等的生產，可實現330-1500ml在一臺機器上兼容，產量2000-36000瓶/時按需采購。

控制系統 集沖洗，灌裝，封蓋為一體，整機PLC自動化控制，性能穩定，安全可靠，人機一體界面，操作簡便智能，更換不同容量簡單快捷。

進瓶 瓶子傳輸全部采用卡瓶頸技術，變換瓶形無須調整設備高低，只需更換與瓶身直徑相關的弧形導板、變換瓶形只需更換少量星輪，弧形導板即可實現；

沖瓶 瓶子進入主機后通過傳輸星輪進入沖瓶機，瓶夾夾住瓶口沿沖瓶導軌向上翻轉180°，使瓶口向下。在沖瓶機特定區域，沖瓶夾噴嘴噴出無菌水，對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌向下再翻轉180°，使瓶口向上。洗凈后的瓶子通過過不銹鋼撥輪，從沖瓶機導出并傳送至下道灌裝。

灌裝 沖洗干凈的瓶子通過撥瓶星輪由沖瓶部導出至灌裝部.進入灌裝部的瓶子由瓶頸叉叉住,通過升降機構在凸輪的作用下實現上升,保持及下降.在運行過程中瓶子頂開灌裝閥,通過封閉式灌裝方式進行灌裝.產量的調節由變頻器進行控制.采用高速灌裝閥，液位控制精確，誤差小。

封蓋 灌裝結束后，瓶子通過傳輸星輪進入旋蓋機，旋蓋機上的止旋刀卡住瓶頸部位，與旋蓋機外瓶頸護板共同保持瓶子直立并防止旋轉。旋蓋頭在旋蓋機主軸帶動下公轉并自轉，在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作，完成整個封蓋過程。封蓋頭采用磁力恒扭矩裝置，旋蓋頭通過分蓋盤取蓋時，頂蓋套頂住蓋子，將蓋子扶正，以保證蓋子在旋蓋模中位置正確，確保封蓋質量。當旋蓋完成后，旋蓋頭克服磁力打滑，不會損壞瓶蓋，同時旋蓋頭上升時頂蓋桿將蓋子從旋蓋模中頂出。

PET瓶裝水生產線流程：水處理系統→吹瓶機→理瓶機→風送道→三合一灌裝機（洗瓶，灌裝，封蓋，包含上蓋理蓋機，在線式蓋消毒）→燈檢箱→套標機（貼標）→縮標機→打碼機→膜包機（裝箱機）→碼垛機→成品
